Caractérisation et cartographie des enceintes climatiques et des étuves

En bref

La caractérisation d’une enceinte climatique et d’une étuve permet de garantir des conditions de température et d’humidité fiables, stables et homogènes, indispensables à la validité des essais.
Elle met en évidence d’éventuelles variations à l’intérieur du volume utile et vérifie que chaque zone respecte les performances attendues.
Réalisée selon des méthodes normalisées, notamment la FD X 15-140, elle répond aux exigences réglementaires des laboratoires et de l’industrie. C’est une étape clé pour sécuriser les résultats, qualifier les équipements et garantir la qualité des essais et des produits.
Il est indispensable de caractériser les enceintes climatiques et les étuves de laboratoire afin d’assurer des conditions de fonctionnement optimales. Ces équipements occupent une place essentielle dans divers domaines, tels que la recherche scientifique, l’industrie pharmaceutique et les laboratoires. Qu’il s’agisse d’une enceinte climatique Binder, d’une étuve Memmert ou d’une étuve à vide, leur performance doit être précisément mesurée et cartographiée pour respecter les normes en vigueur.

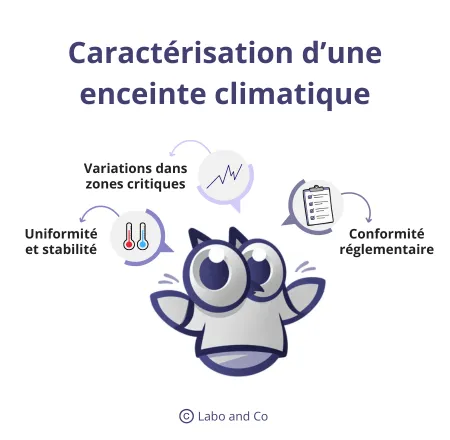

Pourquoi caractériser une enceinte climatique ?

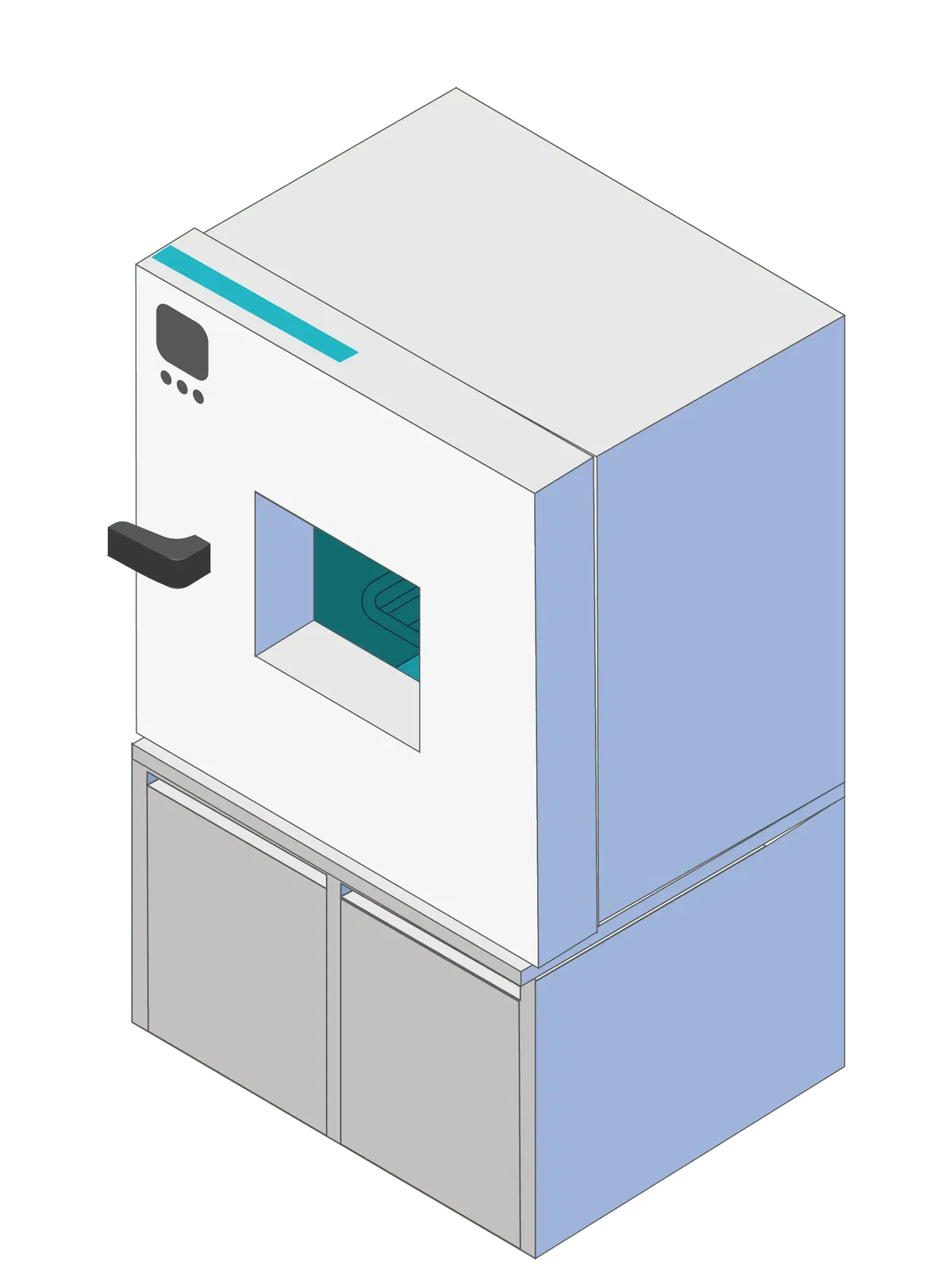

Une enceinte climatique est conçue pour recréer des conditions environnementales contrôlées, telles que la température et l’humidité. Cet équipement, comme l’enceinte climatique de laboratoire, garantit des tests fiables et reproductibles. La caractérisation d’une enceinte climatique permet de :
  • Vérifier l’uniformité et la stabilité des conditions intérieures.
  • Identifier d’éventuelles variations dans les zones critiques.
  • Respecter les réglementations et normes applicables.
Les enceintes climatiques Memmert ou les enceintes hygrométriques sont souvent privilégiées pour des applications spécifiques, grâce à leur précision et à leur fiabilité.

Principe de caractérisation d’une enceinte climatique

    1. Volume utile de l’enceinte
      Représentation en vue 3D du volume réellement exploité (hors parois, résistances, ventilateurs).
      Le volume utile est la seule zone prise en compte par la norme FD X 15-140.
      1. Positionnement des sondes
      Sondes réparties de manière homogène :
      Coins du volume (8 points)
      Centre (1 point)
      Niveaux haut / milieu / bas (en 15 points)
      Nombre de sondes proportionnel au volume (généralement 9 ou 15)
      1. Résultats attendus

      Analyses comparatives de méthodes de caractérisation

      Analyse inter-labo (ou inter-opérateurs)
      1. Inter-labo : plusieurs laboratoires utilisent le même type d’équipement pour réaliser la même cartographie.
      2. Inter-opérateurs : mêmes équipements, mêmes conditions, mais opérateurs différents.
      Ce que l’on compare concrètement :
      1. Résultats de cartographie : valeurs mesurées, gradients, zones critiques
      1. Paramétrage machine : sondes, positions, pas de mesure, temps de stabilisation
      1. Procédures appliquées : respect strict ou interprétation du protocole
      1. Sources d’écarts possibles :
      Facteur humain : positionnement, lecture, choix des points
      État de la machine : étalonnage, maintenance, dérive capteur
      Conditions environnementales : température ambiante, perturbations locales

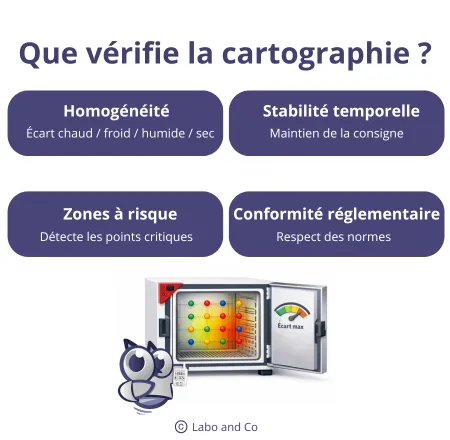

      Cartographie des enceintes climatiques

      La cartographie d’une enceinte climatique est une étape indispensable pour s’assurer de l’homogénéité de ses performances. Elle consiste à mesurer et analyser les variations de température et d’humidité à différents points de l’espace intérieur. Cette méthode est appliquée aussi bien aux enceintes thermostatées qu’aux enceintes climatiques Binder.
      La cartographie garantit :
      • Une distribution homogène de la température
      • Le respect des critères de qualité dans les laboratoires
      • La conformité avec les normes ISO

        Mise en œuvre pratique d’une cartographie (aspects techniques)

        1. Nombre de points de mesure
          Dépend du volume de l’enceinte (étuve, incubateur, réfrigérateur, chambre froide…)
          Référence courante : 1 point minimum ou 9 points (8 coins + 1 point central)
          Pour les grands volumes : maillage renforcé (15 points)
          1. Durée de la cartographie
            Durée d’enregistrement standard :
            30 min, voire plus, pour équipements de laboratoire
            30 min minimum adapté au besoin pour chambres froides ou zones à forte inertie.
            Pas de modification des réglages durant la mesure
            1. Fréquence et précision des mesures
            Pas de mesure typique : 1 point toutes les minutes.
            Capteurs étalonnés avec certificats raccordés COFRAC
            Précision usuelle des sondes : ±0,06 °C (précision moyenne de nos sondes de température).
            1. Conditions d’essai
            1. Cartographie réalisée :
            À vide ou en charge représentative
            En conditions normales d’utilisation
            1. Enregistrement des événements : ouvertures de porte, coupures éventuelles (coupure secteur)
            1. Exploration des résultats
            Analyse des écarts min/max et de l’homogénéité
            Rapport final incluant : plan de positionnement, graphiques, conformité aux tolérances.

            Instruments de mesure utilisés

              1. Sondes de température : PT100 (référence en laboratoire)
              1. Capteurs d’humidité
              Capteurs capacitifs HR avec compensation en température
              ou
              Points de rosée pour applications exigeantes
              1. Étalonnage
              Certificats COFRAC ou équivalents sur toutes nos sondes
              Incertitudes connues et documentées

              Cas pratique illustratifs

                1. Étuve de séchage
                Schéma type : 10 sondes (5 par plateau)
                Résultat attendu : ΔT homogénéité ≤ critère interne (ex. ±2 °C)
                1. Enceinte climatique, essais matériaux :
                Schéma type : 9 sondes aux 8 coins + centre + sonde HR au centre
                Double analyse température et HR
                1. Laboratoire pharmaceutique
                  Cartographie avant mise en service puis annuelle
                  Dossier de qualification (QI/QO/QP)
                  La QP est annuelle avec de nouvelles métrologies.

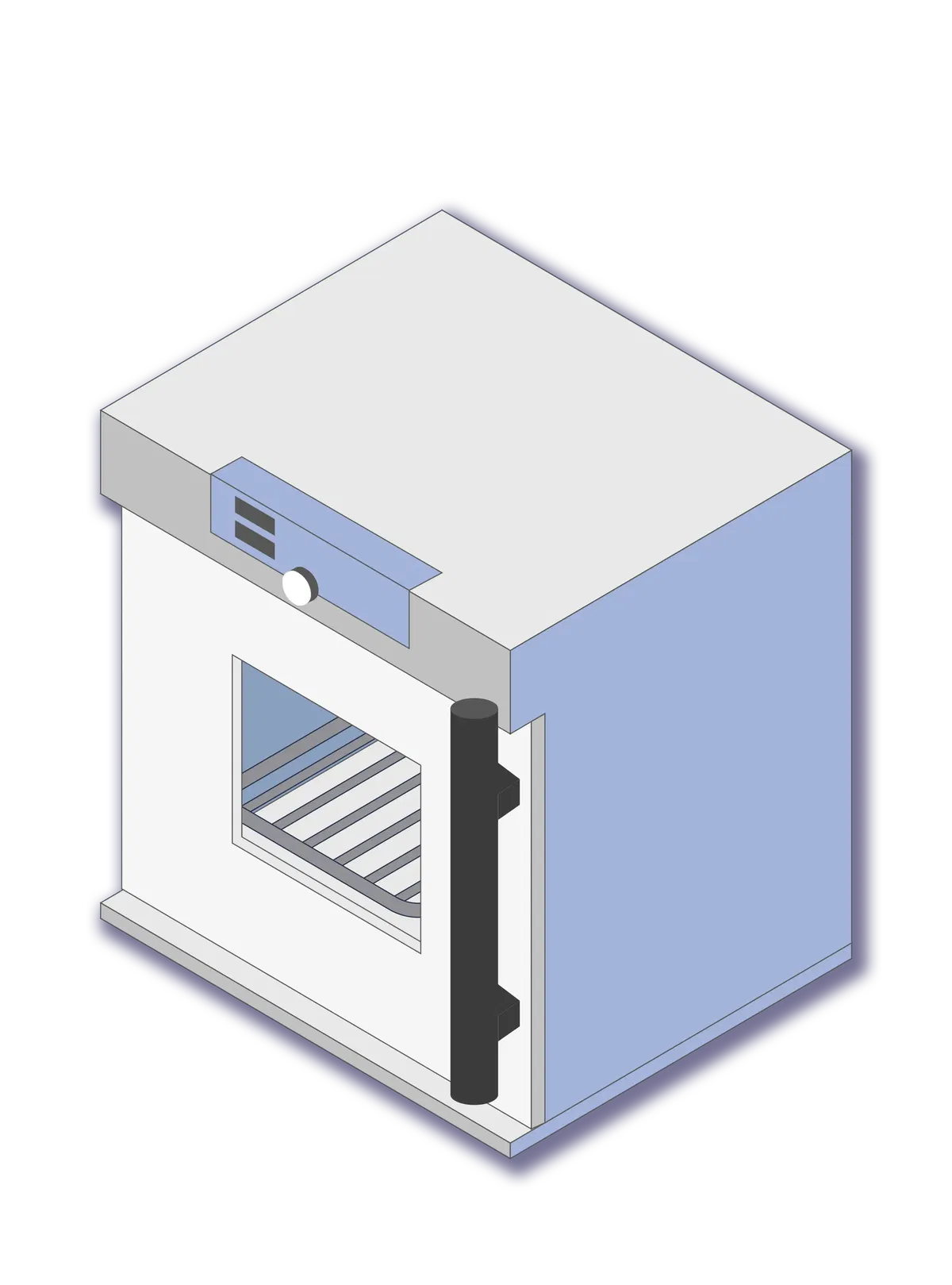

                  Étuve : un équipement polyvalent pour le laboratoire

                  Les étuves sont des appareils essentiels dans les laboratoires et l’industrie. Une étuve de laboratoire, qu’elle soit une étuve de séchage ou une étuve à incubateur, permet de mener des expériences dans des conditions spécifiques. La réputation des étuves Memmert ou étuves Binder repose sur leur efficacité.

                  Différents types d’étuves

                  L’étuve ATEX a été conçue spécifiquement pour des milieux à tendance explosive.
                  Pour les applications biologiques, l’utilisation d’étuves bactériologiques ou d’étuves microbiologiques est idéale.
                  L’étuve réfrigérée assure la préservation d’une température basse.
                  L’étuve universelle est un dispositif polyvalent adapté à de nombreuses applications.

                  La norme FD X 15-140 et la caractérisation des enceintes climatiques

                  La norme FD X 15-140 joue un rôle essentiel dans le cadre de la caractérisation des enceintes climatiques et des enceintes thermostatiques.
                  Elle définit :
                  • Les critères
                  • La méthodologie
                  • Les moyens nécessaires pour cette caractérisation.
                  Critères de performance :
                    1. Définition des grandeurs à mesurer : homogénéité, stabilité, exactitude, temps de réponse, etc.
                    2. Ces paramètres constituent des exigences fonctionnelles servant de base à l’évaluation des performances lors des essais.
                    Méthodologie normalisée :
                      1. Description des procédures d’essais : conditions de mesure, protocoles, positionnement des capteurs.
                      2. Objectifs : garantir des résultats comparables, reproductibles et exploitables dans le temps.
                      Moyens nécessaires à la caractérisation :
                      1. Exigences relatives à l’instrumentation : type et nombre de capteurs, points de mesure, incertitudes, système d’enregistrement.
                      Cette norme est cruciale dans de nombreux secteurs tels que la pharmacie, l’agroalimentaire, l’aéronautique, la chimie, la biologie et l’électronique, où le contrôle précis de la température et de l’humidité est indispensable pour la validité des tests, des expérimentations et la qualité des produits.

                      Cartographie de température dans une étuve de séchage à vide

                      Mesure de l’homogénéité : placer 5 sondes par plateau (nombre de plateaux variable) pour vérifier que la température est uniforme, par exemple sur une plage de +50 °C pour un programme de séchage d’échantillon. Les données mesurées permettent de calculer l’écart maximal entre les zones « chaudes » et « froides » de chaque plateau.

                      Vérification d’une enceinte climatique

                      Évaluation de l’écart à la consigne : comparer la consigne de température / hygrométrie (ex. 25 °C / 60% HR) aux valeurs mesurées par les capteurs répartis dans l’enceinte pour confirmer la conformité aux spécifications de l’essai.

                      Qualification d’une enceinte thermostatique en laboratoire pharmaceutique

                      Cartographie avant mise en production : exécuter une qualification d’installation / qualification d’opération, qualification de performance pour valider que l’équipement est conforme aux exigences avant d’y stocker des produits thermosensibles.

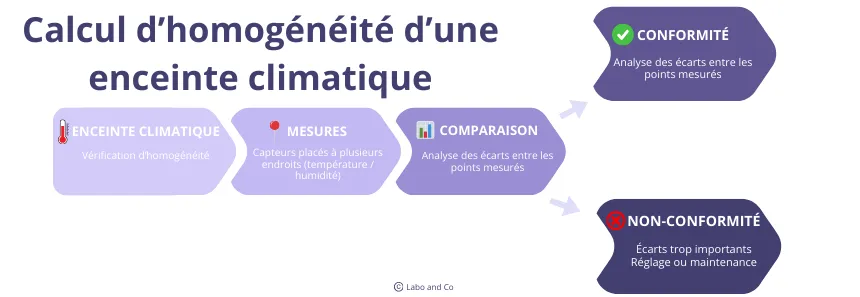

                      Calcul d’homogénéité d’une enceinte climatique

                      La vérification d’enceinte climatique comprend notamment le calcul d’homogénéité. Cela consiste à mesurer et analyser la répartition des conditions climatiques (telles que la température et l’humidité) à différents points de l’enceinte. Le but du calcul d’homogénéité d’une enceinte climatique est de s’assurer que l’environnement intérieur reste stable et uniforme selon les spécifications prévues.
                      Le calcul d’homogénéité permet de détecter les éventuelles variations trop importantes entre différentes zones de l’enceinte. Une enceinte climatique homogène garantit que tous les échantillons ou équipements placés à l’intérieur sont soumis aux mêmes conditions d’essai ou de stockage.
                      Pour effectuer cette vérification, plusieurs capteurs sont placés à différents emplacements dans l’enceinte, et les mesures sont comparées. Si les écarts mesurés restent dans les tolérances spécifiées, l’enceinte est considérée comme conforme. Sinon, des ajustements ou des réparations peuvent être nécessaires pour garantir son bon fonctionnement.

                      Prix d’une enceinte climatique et étuve

                      Le prix d’une enceinte climatique ou le prix d’une étuve de laboratoire dépend de plusieurs critères techniques et fonctionnels. Voici les principaux éléments à prendre en compte pour comprendre les écarts de prix :
                      • Le volume et les dimensions
                        • Plus le volume utile est important, plus le coût augmente.
                        • Les modèles petit volume sont adaptés aux essais ponctuels ou aux espaces réduits.
                        • Les grands volumes nécessitent une structure renforcée, une régulation plus puissante et une consommation énergétique plus élevée.
                      • Les plages de température et d’humidité
                        • Une large plage de température (négative et/ou très élevée) impacte directement le prix.
                        • La gestion précise de l’humidité (HR) ajoute des composants spécifiques (générateur vapeur, capteurs, régulation).
                        • Plus la stabilité et l’homogénéité sont exigeantes, plus la technologie embarquée est avancée.
                      • Les performances et la précision
                        • Tolérances de régulation fines
                        • Rapidité de montée et de descente en température
                        • Uniformité des conditions dans toute la chambre
                      • Les fonctionnalités et options
                        • Programmateur avancé, cycles complexes
                        • Enregistrement et traçabilité des données
                        • Communication (USB, Ethernet, supervision…)
                        • Options spécifiques : passages de câbles, hublots, étagères renforcées, éclairage, etc.
                      Le prix d’une enceinte climatique ou d’une étuve est directement lié à votre besoin réel d’essai. Volume, performances, précision et options doivent être ajustés pour obtenir la solution la plus pertinente.
